SonTek M9

Débitmètre profileur ADCP + Bathymètre échosondeur "tout en un" pour jaugeage débits et cartographie des fonds

?= $nom_produit_long ?>

Présentation SonTek M9

Double usage : Débitmétrie profileur + Bathymétrie échosondeur

Le SonTek M9 est le seul instrument « tout en un » combinant un Débitmètre profileur ADCP et un Bathymètre échosondeur pour jaugeage des débits plus cartographie des fonds.

La première partie, le profileur acoustique Doppler du SonTek M9 (anciennement RiverSurveyor M9®) mesure les vitesses et les profondeurs (bathymétrie 2D) durant chaque transect (traversée) de cours d’eau. Il permet, ainsi, le jaugeage des débits dans les rivières, canaux et autres cours d’eau depuis 0,3 jusqu’à 40 mètres de profondeur (80 m. par extrapolation avec GNSS).

La seconde partie, le bathymètre échosondeur (anciennement HydroSurveyor M9®) permet de réaliser le suivi bathymétrique 3D des divers fonds sous la surface de l’eau. Il est livré avec le logiciel de surveillance hydrographique « HydroSurveyor ». Moyennant un investissement particulièrement modique, ce dernier peut être complété par le logiciel « HYPACK® Environmental Mapping » capable de s’interfacer avec d’autres capteurs environnementaux. Alternativement, le logiciel réputé « HYPACK Max® » est aussi disponible pour, par exemple, interfaçage d’un Sonar à balayage latéral ou d’un Lidar.

« Tout en un » économique avec de nombreuses fonctions complémentaires

Moyennant un investissement financièrement très raisonnable, cet ensemble unique, profileur ADCP + bathymètre + logiciel(s) hydrographique(s) permet avec un seul outil de réaliser les jaugeages et différents types de levés hydrographiques et magnétométriques. En outre, simultanément à la bathymétrie, le SonTek M9 réalise une cartographie des vitesses de la colonne d’eau (ce que ne permet aucun autre bathymètre échosondeur).

L’un de ses 9 faisceaux Doppler est spécifiquement dédié à la mesure de la profondeur et au suivi de fond. En rivières et autres cours d’eau, la définition de la section mouillée est ainsi très précise, améliorant d’autant les débits calculés (section x vitesse).

En usage profileur ADCP, le SonTek M9 peut travailler tant en mode mobile, qu’en mode stationnaire. Ce mode est particulièrement utile en présence de très fortes turbulences, ou de fond mobile si absence de GNSS.

Mode multifréquences breveté

Le Débitmètre profileur + Bathymètre échosondeur SonTek M9 est le seul ADCP à bénéficier de la technologie SmartPulseHD. Cet algorithme puissant, assure automatiquement le meilleur choix en temps réel sur toute la gamme de profondeurs de la rivière ou du cours d’eau :

  • de la fréquence à utiliser
  • du mode : pulse cohérente ou incohérente ou Haute Définition
  • du nombre et de la taille des cellules fonction des conditions rencontrées (profondeur, turbulences, vitesses …)

Vitesses et débit mémorisés dans le capteur

En mode débitmètre profileur, toutes les mesures sont transmises à l’opérateur, en temps réel, par Bluetooth spécial longue portée. Elles sont simultanément enregistrées dans le capteur. De ce fait, en cas de transmission impossible, ou en cas de défaut du PC distant, toutes les valeurs de vitesses et débit mesurées sont retrouvées dès reprise de la communication.

Plus de précision et de qualité des résultats dans les  jaugeages débits et la cartographie 3D

Même en l’absence de signal GNSS, ce Débitmètre profileur + Bathymètre échosondeur assure quand même son positionnement, grâce à un suivi de fond via ses faisceaux acoustiques.

Il intègre une compensation automatique des mouvements du bateau par compas et inclinomètre, mais il est aussi possible de l’interfacer avec un compas externe ou un GNSS déjà existant.

En outre, le profileur SonTek M9 est doté d’un contrôle qualité agissant en temps réel. Il vous alerte immédiatement sur d’éventuels problèmes risquant de pénaliser la qualité de vos mesures de débit.

Il peut, aussi, recevoir une option RTK pour un positionnement ultra précis (2 cm).

Afin d’effectuer votre choix entre les diverses options de ce bathymètre / débitmètre profileur ADCP Doppler SonTek M9, consultez notre guide de choix.

Pour des mesures de débit sur des cours d’eau de plus faible profondeur voir le profileur SonTek RS5.

Pour des applications de bathymétrie plus simples, sans mesure de vitesses ni débit, voir nos échosondeurs monofaisceau EKO mono.

Photos

  • Bathymétrie avec profil des vitesses de la colonne d’eau
  • Mémoire interne au capteur. En cas de transmission perdue, ou en cas de défaut du PC distant, toutes les données sont retrouvées immédiatement dès reprise de la communication
  • Mode multi-fréquences breveté SonTek SmartPulseHD®
  • Choix automatique du meilleur mode acoustique
  • Choix automatique des faisceaux Doppler utilisés
  • Suivi de fond (Bottom Tracking) intégré
  • Compensation des mouvements par compas et inclinomètre
  • Nouveau module d’alimentation et transmission en temps réel longue portée : 450 mètres (extensible jusqu’à 1 500 mètres)
  • 2 packs piles ou accumulateurs AA du commerce remplaçables indépendamment sans rupture de communication
  • Deux solutions de positionement : GNSS ou RTK (options)
  • Livré en valise de transport à roulettes robuste et étanche pouvant voyager par avion
Mesure de vitesses
Profondeur des profils 0,06 à 40 m
Gamme des vitesses ±20 m/s
Configuration transducteurs 9 transducteurs
2 x 4 faisceaux 3 MHz/1 MHz
1 faisceau vertical 0,5 MHz
Mesure de profondeur
Portée (faisceau vertical) 0,2 à 80 m
Portée (faisceaux inclinés) 0,2 à 40 m
Angle / largeur balayage (fauchée) 50° / 9,3 m pour 10 m de profondeur
Mesure de débit
Gamme si suivi de fond seul 0,3 à 40 m
Gamme si RTK ou GNSS 0,3 à 80 m (extrapolation >40 m)
Calculs Interne au capteur
Enregistrement non volatile Interne au capteur
Suivi de fond acoustique
Gamme ±10 m/s
Altitude 0,2 à 40 m
Option RTK
Portée de la base 2 km
Précision horizontale <0,03 m
Option GNSS
Précision horizontale SBAS <1 m
Compléments
Résolution du capteur de température ±0,01°C
Précision du capteur de température ±0,1°C
Type de compas Statique, avec inclinomètre intégré
Gamme du compas 360°

RiverSurveyorLive (inclus) :

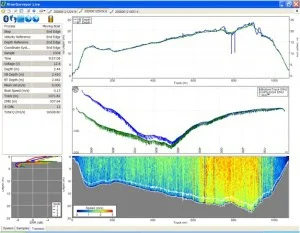

Logiciel d'exploitation hydrologique des jaugeages effectués par lle débitmètre et bathymètre SonTek M9

Programme destiné aux jaugeages de débits et vitesses en mode « bateau mobile ». Traduit en Français par ADCPro, inclus avec chaque profileur SonTek M9. Il permet :

  • Les diagnostics du profileur
  • De rapatrier les données de vitesses et débits depuis le M9
  • De corriger ces données a posteriori
  • D’éditer automatiquement des rapports de jaugeage
  • D’exporter les données (reprise sous Matlab, Excel ou autre)



RiverSurveyorStationnaryLive (inclus) :

Logiciel d'exploitation pour jaugeages effectués en mode stationnaire avec le SonTek M9Programme destiné aux jaugeages de débits et vitesses en mode « stationnaire », Traduit en Français par ADCPro, inclus avec chaque profileur SonTek M9. Il permet :

  • Une alternative à la méthode « Bateau mobile » en présence d’écoulements extrêmement turbulents, ou de fond mobile lorsque le GNSS n’est pas disponible.
  • La mesure en présence d’îles ou de multiples bras.
  • La mesure de débit au travers de trous dans la glace de surface.



HydroSurveyor®(inclus):

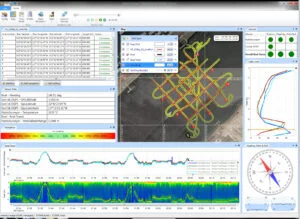

Logiciel d'exploitation HydroSurveyor pour bathymétrie avec le SonTek M9

Programme, destiné à la bathymétrie. Inclus avec chaque profileur SonTek M9®. Il permet :

  • Cartographie 3D du fond complète
  • Cartographie des vitesses de la colonne d’eau
  • Quadrillage et interpolation automatiques des données,
  • Intégration et interpolation de la vitesse du son



HYPACK® Environmental Mapping (option) :

Bathymétrie sur embouchure de fleuve par le logiciel HYPACK® Environmental Mapping

Optionnel, ce logiciel hydrographique, destiné à la bathymétrie, offre :

  • Éditeurs de planification et de préparation des lignes
  • Navigation, positionnement du bateau et support AIS
  • Version de base permettant d’effectuer des bathymétries avec le SonTek M9 et le RS5
  • Compatible avec divers capteurs environnementaux : sonde CTD CastAway®, sonde multiparamètres YSI 6600, sonde multiparamètres YSI EXO, sonde de turbidité YSI, anémomètre WindObserver et diverses marques de jauges de niveau d’eau
  • Support multi langues



HYPACK Max® (option) :

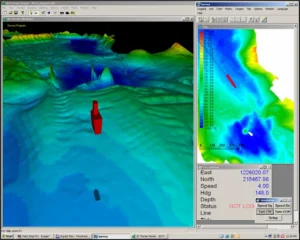

Logiciel HYPACK Max pour suivi bathymétrique 3D avec le SonTek M9

Optionnel, ce logiciel hydrographique, destiné à la bathymétrie, offre :

  • Définition de vos paramètres géodésiques
  • Importation de graphiques de référence
  • Configuration de votre équipement d’étude
  • Création de vos lignes de sondage
  • Création de modèle TIN
  • Calcul de volumes (USGS)

Sonde CTD CastAway®

Totalement intégrable dans le système, pour correction automatique de la vitesse du son suivant conductivité et température

Correction de la vitesse du son durant l'utilisation du Débitmètre / bathymètre SonTek M9


RTK très haute résolution

Précision de position de 1 à 3 cm

Installation d'une base RTK pour précision centimétrique avec le débitmètre / bathymètre SonTek M9


Support de fixation au bateau

Delrin et Aluminium

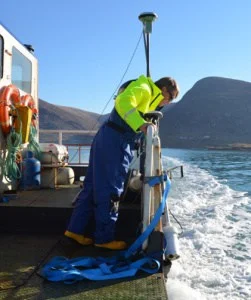

Support du débitmètre et bathymètre installé sur le côté du bateau

Drones et planches supports

Motorisés ou non, particulièrement étudiés et adaptés aux écoulements très rapides (5 m/s) et turbulents

Sontek M9 installé sur drone WiBoat pour bathymétrie 3D et profils de vitesses et débits

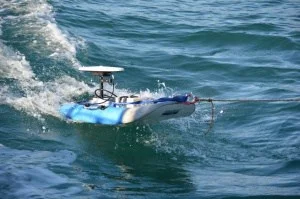

Planche TorrentBoard support d'un SonTek M9, et réalisant un profil bathymétrique et des vitesses


Drisse sur câble

Motorisée et télécommandée

Drisse motorisée télécommandée traversant la rivière sur son câble



Surveillance hydrographique

Mesure des débits des cours d’eau

Cartographie des lacs, lagunes, étangs et autres réservoirs

Cartographie des cours d’eau

Cartographie des ports

Bathymétrie d’estuaires
